柔性变频yabo亚博
根据客户的特殊需求，我公司可提供定制（非标）产品。由客户提出需求，我公司技术人员协助提供参考方案，确定后组织实施，向客户提供满意的产品。
为某研究所订制柔性变频yabo亚博
产品技术规格书
客户名称： ***研究所
产品名称及型号规格：电力系统柔性变频yabo亚博 TFOI VFD3×95+3×16

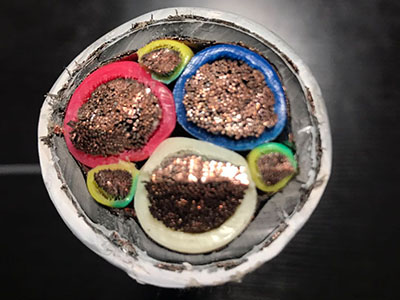

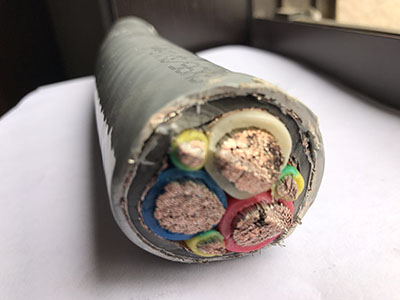

1、产品结构示意图
2、导体
结构
符合IEC60228镀锡铜5类导体，外径见“10、主要参数”
20℃导体直流电阻
95 mm2 ：0.210Ω/㎞；16 mm2 ：1.24Ω/㎞
外径
见“10、主要参数”
屏蔽层
镀锡铜线
外护套
黑色阻燃聚氨酯（标称厚度0.60 mm，总外径≦6.00 mm，参考重量89㎏/㎞）
3、绝缘
材料
交联聚乙烯绝缘
标称厚度
见“10、主要参数”
最薄点厚度
不少于标称厚度的90%-0.1 mm
线芯识别
主线芯：红、白、蓝，地线芯：黄/绿
外径
见“主要参数表”
4、总屏蔽
材料
铜塑带绕包+镀锡铜丝编织
密度
不小于82%
外径
见“10、主要参数”
5、内衬层
材料
无卤聚烯烃
标称厚度
见“10、主要参数”
最薄点厚度
不少于标称厚度的80%-0.2 mm
颜色
黑色
外径
见“10、主要参数”
6、铠装
材料
镀锡铜丝编织
密度
不小于82%
外径
见“10、主要参数”
7、护套
材料
热塑性聚烯烃
标称厚度
见“10、主要参数”
最薄点厚度
不少于标称厚度的80%-0.2 mm
颜色
灰色
外径
见“10、主要参数”
8、印字
型号0.6/1KV（1.8/3KV） 规格IEC60332-3-22 **年**月
9、主要性能指标
20℃导体最大直流电阻
95 mm2 ：0.210Ω/㎞；16 mm2 ：1.24Ω/㎞
工作电压V
0.6/1KV
耐压实验
AC，主线芯6.5KV，5S不击穿
工作温度范围
-15～+80℃
20℃最小绝缘电阻
主线芯：379 MΩ.㎞，抽检
10、主要参数
规格
导体外径
绝缘
总屏蔽外径
内衬层
铠装
外护套
标称厚度
绝缘线芯外径
标称厚度
外径
铠装外径
标称厚度
参考外径
3×95+
3×16
12.8
5.2
2.0
0.7
16.8
6.6
36.3
1.2
40.4
41.6
2.3
45.0-50.0
设计人员： 用户确认：
电话： 电话：
单位印章： 单位印章：
签署时间： 签署时间：
